源自企业自研核心技术与众多头部钢构企业应用验证
彻底取代直尺划针手工划线，精度与一致性跃升。
模型直接导入，自动生成划线轨迹，无需二次绘图。
效率约为人工 5 倍，批量连续作业无需翻料。
无需翻转工件，一次性完成四面打标划线。
全过程无需人工干预，错误率为零。
带加工统计，可远程查看状态，助力数字化车间。
从核心结构到加工流程，一体化高效成型。

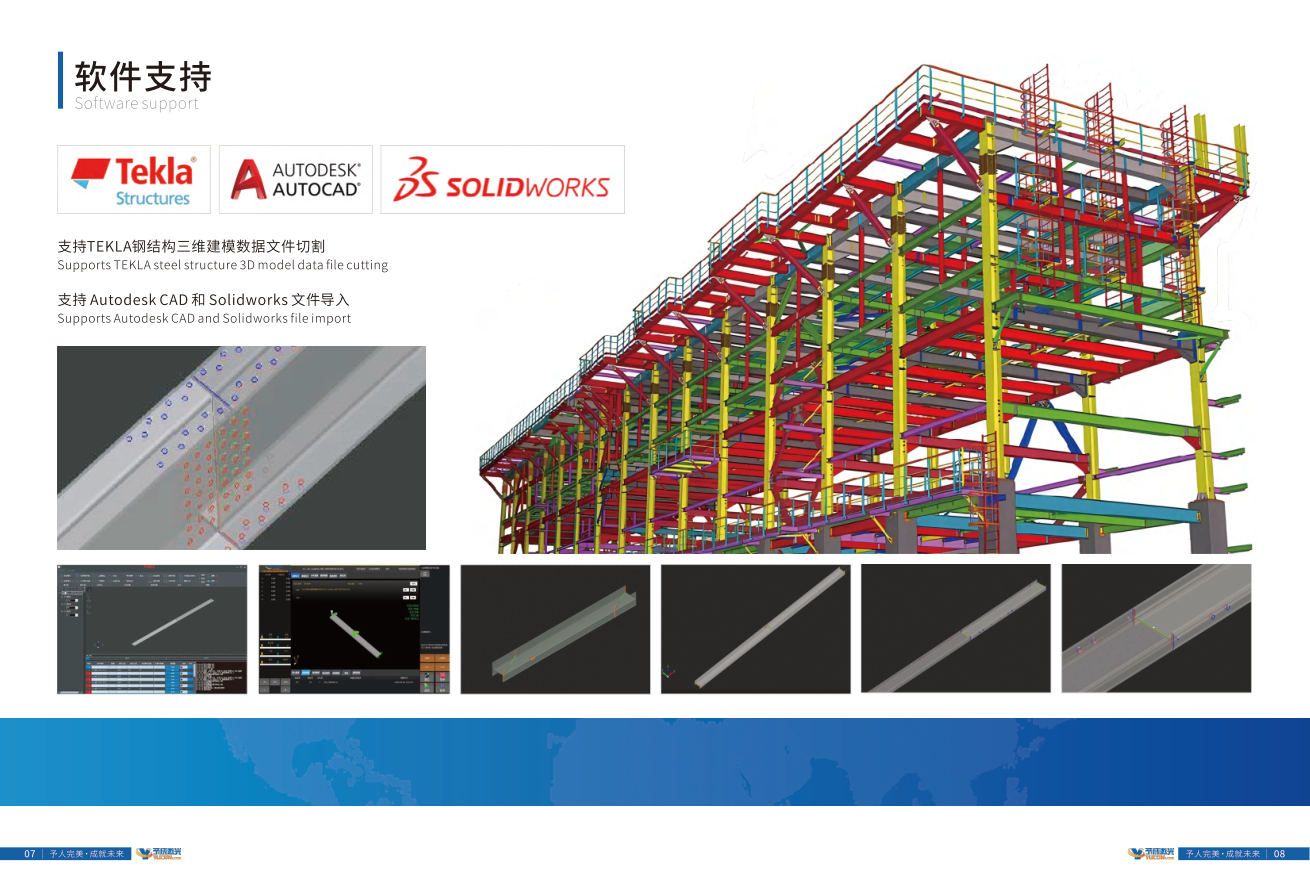

三维建模软件模型直接导入，自动生成划线轨迹，无需二次绘图。
自动识别工件位置姿态，无需人工对刀找正。
无需翻转工件，一次性完成四面打标划线。
双工位交替作业，全过程无需人工干预，错误率为零。
同样的生产任务，激光方案在精度、效率与成本上全面领先。
| 对比维度 | 人工铆工划线 | ★ 激光划线 |
|---|---|---|
| 划线效率 | ≈1× | ≈5 倍 |
| 吨成本 | 97 元 / 吨 | 12.5 元 / 吨 |
| 错误率 | 有人为误差 | 零差错 |
| 翻料 | 需反复翻转 | 无需翻料 |
| 人员 / 产能 | 7 人 · 700 吨/月 | 2 人 · 2000 吨/月 |
真实工况全流程记录，从设备上料到成品产出。
标准配置，规格可按需定制。
| 技术参数 | 规格 / 指标 |
|---|---|
| 划线幅面（长×宽） | 27000 × 3500 mm |
| X 轴行程 | ≥27000 mm |
| Y 轴行程 | ≥3600 mm |
| Z 轴行程 | 1450 mm |
| 腹板最大划线宽度 | 1000 mm |
| 翼缘板最大划线高度 | 1000 mm |
| 箱型柱最大划线边长 | 1000 mm |
| 最大划线长度 | 26000 mm |
| X/Y 定位精度 | ±0.5 mm/m |
| X-Y 最大复合速度 | 50 m/min |
| 复合加速度 | 0.5 G |
※ 经济效益：人工铆工划线 7 人 / 月产 700 吨 / 吨成本 97 元；激光划线 2 人 / 月产 2000 吨 / 吨成本 12.5 元。以上依据实际加工情况而定。
真实工况 · 全流程记录 · 从设备到成品交付
高新技术企业 · 专精特新 · 行业标准的制定者
覆盖钢结构加工全产业链的高质量激光应用
